Защо да изберете прецизно електроразпределение за център за данни?

Един център за данни може да има здрав UPS, добри PDU устройства за стелажи и да няма активни аларми – тогава открийте силно натоварена разклонителна верига по време на разширение, прекъсване на прекъсвача след промяна на поддръжката или проблем с потреблението на енергия, който никой не може да присвои на шкаф. Слабото място често не е генерирането или резервното захранване. Това е разпределителният слой между източника и ИТ стелажите.

Краткият отговор: изберетеПрецизно разпределение на мощносттакогато трябва да видите, включите алармата и управлявате захранването на ниво шкаф и разклонителна верига, вместо да третирате разпределението като пасивен електрически панел. Тази видимост помага на операторите да открият дисбаланса на натоварването по-рано, да планират наличния капацитет с по-добри доказателства и да изолират грешките, без да предполагат кои низходящи вериги са засегнати.

Изберете прецизно разпределение, когато шкафът - не само стелажът - трябва да изложи риск от натоварване и потребление на енергия

Конвенционален разпределителен шкаф доставя електричество. Интелигентен разпределителен шкаф също отчита какво се случва с него. Това разграничение е от значение, след като сървърното помещение има достатъчно вериги, шкафове, наематели или променящи се работни натоварвания, така че електронната таблица и случайното отчитане на брояча вече не разказват цялата история.

Прецизните разпределителни шкафове поставят мониторинг в точката, където източникът е разделен на изходящи вериги. Токът, напрежението, мощността, енергията, състоянието на прекъсвача и алармените условия могат да се събират в шкафа и, където е конфигурирано, по разклонение. Вместо да научава за претоварена верига след отваряне на прекъсвача, вашият екип може да зададе работни прагове и да проучи нарастващ товар, преди да се превърне в прекъсване.

Ползата не е просто повече данни. Това е използваема отчетност. Мониторингът на енергията на ниво шкаф може да помогне да се разграничи зареден шкаф от такъв, който изглежда зареден само поради широко отчитане на ниво стая. Информацията на ниво клон също така прави обсъжданията на капацитета по-дисциплинирани: операциите могат да прегледат действителното поведение на веригата, преди да одобрят нов стелаж, вместо да разчитат на предположения от табелката.

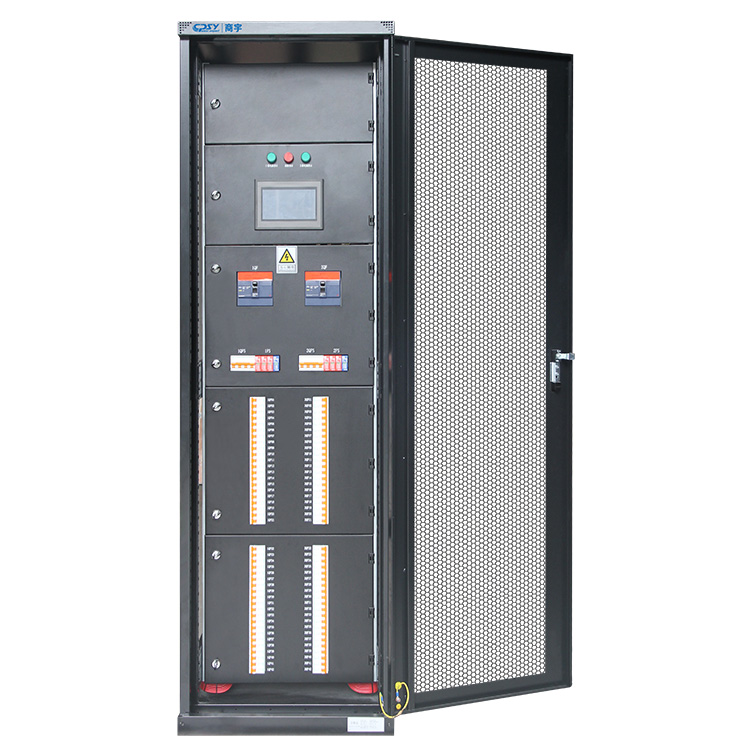

CPSY позиционира своитепрецизни електроразпределителни шкафовекато терминално разпределително оборудване за центрове за данни и компютърни зали. Неговите заявени конфигурации включват конфигурируеми разклонителни вериги, наблюдение на разклонения, аларми, 7-инчов HMI със сензорен екран и Modbus комуникация. Тези функции са полезни само ако са зададени правилно и прегледани от някого. Сензорният екран не замества собствеността върху алармата, базовите измервания или процеса на контрол на промените.

Как интелигентното наблюдение на клонове поддържа по-бързи, по-добре информирани енергийни операции

Мониторингът на клонове работи, защото стеснява зоната на търсене. Измервател на нивото на източника може да потвърди, че UPS изход или шкаф носи повече натоварване от очакваното. Не може непременно да покаже коя изходяща верига се е променила, дали една фаза носи непропорционален ток или дали конкретен клон се доближава до работния си лимит. Данните за всеки клон дават на оператора практично място, от което да започне.

That matters during three common events. Първо, заявка за капацитет: екипът по съоръженията може да прегледа планирания шкаф и неговите налични вериги, преди да одобри оборудването. Второ, аларма за прекъсвач: персоналът може да идентифицира засегнатия клон и присвоените му товари, без да отваря активен шкаф, просто за да проучи. Трето, преглед на ефективността: енергийните данни могат да се сравняват между шкафове, зони или клиентски разпределения, където планът за измерване ги поддържа.

Дистанционната комуникация е част от оперативната стойност. Modbus може да пренася избрана информация за шкаф към система за управление на сграда, DCIM платформа или система за наблюдение на обекта, при условие че интеграторът регистрира карти, наименува последователно точки и тества поведението на алармата. Един HMI в шкаф е ценен за оборудването, но не е достатъчен за съоръжение за изключване на осветлението. Обратно, централното наблюдение не е причина да се пропусне местната индикация; техниците, работещи пред шкафа, се нуждаят от ясен статус по време на поддръжката.

Има ограничение. Електрическият мониторинг отчита електрически условия, а не изправност на сървърното приложение. Той също така не може да компенсира неправилни етикети на вериги, недокументирани ходове или лошо проектирана топология надолу по веригата. Добрите данни бързо стават подвеждащи, ако изграденият график е грешен.

Където прецизното разпределение на мощността осигурява най-голяма оперативна стойност

Възвръщаемостта е най-силна, когато мощността се сменя често, прекъсванията носят реални разходи или екипът трябва да защитава решенията за капацитет пред повече от една заинтересована страна. Финансови, телекомуникационни, корпоративни и правителствени компютърни зали отговарят на този модел, поради което са обичайни приложения за този клас оборудване.

Разрастването на AI и ИТ натоварванията с висока плътност правят видимостта на ниво клон изискване за планиране

AI и други интензивни изчисления внедрявания могат да променят профила на натоварване на помещението по-бързо от традиционните корпоративни ИТ. Нови стелажи с висока плътност могат да пристигнат в клъстери и практическото ограничение често е конкретен път на разпространение, а не цялостната помощна услуга. Показанията на кабинета и клоновете помагат да се разкрие къде вече е концентрирана мощността и къде новото оборудване би създало неравномерно бреме.

Това не е аргумент, че всяка стая се нуждае от еднаква архитектура. Някои съоръжения ще се нуждаят от промени нагоре по веригата, повече шкафове или преработено оформление на стелажа, преди да може да се приеме допълнителен товар. Прецизният мониторинг прави това решение видимо по-рано. Той не създава капацитет, който електрическият дизайн никога не е осигурявал.

Поддържаните от UPS сървърни стаи се нуждаят от ясен, контролируем разпределителен слой между източника и стелажа

UPS защитава критичен източник, но операторите все още трябва да разберат как този защитен изход се разделя. Проследяем шкаф между UPS и стелажния слой помага да се свърже капацитетът на източника с действителното потребление надолу по веригата. По време на план за байпас за поддръжка или преглед на прекъсване, тази връзка е много по-лесна за документиране, когато веригите, натоварванията на шкафа и алармите са видими в един разпределителен слой.

CPSY изброява опции за капацитет 20–300 kVA за своята категория прецизни разпределителни шкафове, заедно с множество опции за номинално напрежение и входен ток. Трябва да третирате тези диапазони като отправна точка, а не като пряк път за избор. Необходимата система нагоре по веригата, наличният ток на повреда, планът на натоварване надолу по веригата и местните електрически изисквания определят подходящата конфигурация.

Шкаф за прецизно разпределение на захранването срещу PDU в стелаж срещу конвенционално табло

Тези продукти често се третират като заместители. Те не са. Всеки обслужва различна точка в захранващата верига и един добре проектиран център за данни може да използва и трите.

Какво може да наблюдава PDU за стелаж – и какво не може да замени на ниво шкаф

Rack PDU стои близо до ИТ оборудването и може да осигури измерване и превключване на стелаж, изход или група изходи, в зависимост от своя дизайн. Това е ценно за идентифициране на потреблението на ниво устройство и контролиране на съдове. Той не може да замени изгледа на ниво шкаф на изходящо захранващо устройство и условия на разклонения в множество стелажи. Нито осигурява същата разпределителна функция, разположение на прекъсвача или физически интерфейс към източника нагоре по веригата.

Ако въпросът е „Кой сървър използва енергия?“ PDU за шкаф може да е по-добрият инструмент. Ако въпросът е „Кой клон на шкафа наближава лимита си и коя стелажна група е надолу по веригата?“ прецизният разпределителен шкаф е по-подходящият слой.

Когато конвенционалното табло осигурява разпределение, но не и достатъчна работна видимост

Конвенционалното табло може да бъде разумен избор за стабилни пространства с по-ниска сложност, където локалното електрическо разпределение е основното изискване и наблюдението не е оперативно необходимо. Става по-трудно да се защитава в критична стая, когато операторите се нуждаят от аларми на клонове, отчитане на енергията, отдалечено състояние или контролиран интерфейс за управление на капацитета.

Компромисът с разходите е реален. Интелигентните шкафове добавят измервателни уреди, комуникационен хардуер, работа по конфигуриране и изисквания за въвеждане в експлоатация. Купуването на тези функции за малка статична стая, която никога няма да бъде наблюдавана, е разточително. Купуването на основен панел за променяща се критична среда може да бъде по-скъпо по-късно, особено ако преоборудването изисква престой или подмяна на шкаф.

Съпоставете архитектурата на шините, изходящите вериги, интерфейсите за наблюдение и условията на инсталиране към проекта

Започнете с едноредовата диаграма, а не с брошура за шкаф. Потвърдете разположението на източника, напрежението, метода на заземяване, изискванията за режим на повреда и планираната критичност на товарите надолу по веригата. В проекти в САЩ разпределението на 208 V е често срещано в много ИТ среди, но трябва да съответствате на действителната архитектура на сайта и вложеното оборудване, вместо да избирате според пазарния навик.

Архитектурата на шините променя дискусията за устойчивост и поддръжка. CPSY предлага опции с единична или двойна шина в тази продуктова категория. Разположението на двойна шина може да поддържа дизайн, който се нуждае от отделни захранващи пътища, но не е автоматично излишно. Истинското резервиране зависи от цялата система: независими източници нагоре по веригата, където е необходимо, стратегия за прехвърляне, оборудване надолу по веригата с подходящо разположение на двоен кабел и дисциплинирано разпределение на вериги.

Посочете изходящи вериги от стелаж и план за натоварване. Попитайте кои вериги са необходими сега, кои позиции са запазени, как се идентифицират прекъсвачите и каква детайлност на мониторинга е необходима. Избягвайте да пълните всеки наличен начин в първия ден, само защото в шкафа има място. Физически резервен капацитет, електрически резервен капацитет и наблюдаван резервен капацитет не са едно и също нещо.

Integration deserves equal attention. Определете кои стойности трябва да достигнат до платформата за мониторинг, кой притежава праговете за аларма, какво се случва при загуба на комуникация и как етикетите ще съответстват на имената на DCIM или BMS точки. Прегледайте размерите на корпуса, разстоянията за достъп, посоката на въвеждане на кабела, топлинните условия и сервизния достъп, преди шкафът да стигне до мястото. Един надежден шкаф все още може да се превърне в лоша инсталация, ако задна крайна зона е блокирана от стена или кабелна скарата.

За проекти, които се нуждаят от конфигурируемо разпространение и наблюдение, прегледайте наличнитеопции за електроразпределителен шкаф за център за даннис електроинженера и екипа за въвеждане в експлоатация - не само с екипа за доставки.

Контролен списък за разпределителен шкаф за център за данни: въпроси за електричество, интеграция, заграждение и съответствие за проверка

• Електрически:Шкафът съответства ли на напрежението на обекта, капацитета на източника, подхода за заземяване, изискването за режим на повреда и планирания брой изходящи вериги? Документирани ли са номиналните стойности на прекъсвача и разпределението на вериги?
• Архитектура:Подходяща ли е единична или двойна шина за действителната еднолинейна диаграма? Ако се претендира за устойчивост, преразгледан ли е целият път отгоре до стелажа, а не само корпуса?
• Мониторинг:Кои измервания на шкафа и клона са необходими? Дефинирани ли са аларми, записи на събития, локален HMI достъп и Modbus точки преди пускане в експлоатация?
• Интеграция:Ще получат ли BMS, DCIM или платформата за наблюдение на сайтове полезни, именувани точки - не само обща комуникационна връзка? Кой тества алармите за загуба на комуникация?
• Инсталация:Потвърдени ли са размерите, теглото, натоварването на пода, достъпът отпред и отзад, входът на кабелите, условията на околната среда и разстоянията за поддръжка спрямо оформлението на помещението?
• Съответствие:Кои списъци, сертификати и одобрения на местни кодове се изискват от органа с юрисдикция и спецификацията на проекта? Не приемайте, че сертификатът, посочен в гамата на производителя, се прилага за всеки конфигуриран шкаф. Проверете документите за точното устройство.
• Поддръжка и записи:Ще получите ли едноредова диаграма, график на веригата, запис на настройките, комуникационна карта и етикети за изградения вид? Тези документи определят дали прецизното разпределение на мощността остава полезно след напускането на екипа за въвеждане в експлоатация.

A клоново-наблюдаван електроразпределителен шкафпечели мястото си, когато екипът ще използва тези отговори, за да управлява съоръжението с по-малко предположения.
